重要注意事項和安全信息

Important notices and safety information

在金相試樣制備過程中，材料的切割是試樣制備的首道工序。

YQ-2型手動試樣切割機為能到達在安全狀態下切取最佳樣件，切割機采用高速旋轉的薄片增強砂輪來切取試樣。為避免在切割中試樣過程過熱而燒傷材料組織，本機裝有冷卻系統，用來帶走在切割時所產生的熱量。

本機具有操作使用方便，易維護保養等優點，并均優于國內同類產品，切割范圍與傳動功率也均大于國內同類產品，是試樣切割的最佳選擇設備。

主要技術指標

Main Specifications

￠ 最大切割截面： φ35mm

￠ 主軸轉速： 2800 r/min

￠ 切割功率： 1.1KW

￠ 輸入電壓： 三相380V、50HZ

￠ 砂輪片規格： 250*2*32mm

￠ 外形尺寸： 375*445*355mm

￠ 凈    重： 45KG

機器詳情及顯示

Operation keyboard and display

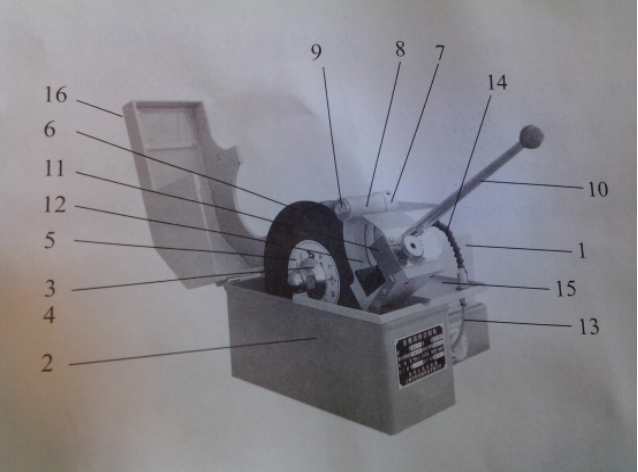

電動機（1）固定在底座（2）上，軸套（3）套在電動機（1）上的軸上。螺母（4）將夾片（5）緊緊地夾住砂輪片。支架（7）固定在電動機前面，鋸架（8）套在支架的橫軸（9）上，由手柄（10）操縱可以繞橫軸上下移動，鉗座（11）緊固在鋸架上，轉動二只扎緊螺桿可使鉗口（12）前進或后退用以扎緊或松開切割試樣，水閥（13）與噴水管（14）均裝在流水盤（15）上面，通過旋鈕來調節冷卻液的流量，罩殼（16）用鉸鏈和螺釘固定在機座和支架上，以防止冷卻液飛濺和防止砂輪片偶有破碎時飛出傷人。

裝 箱 單

Packing List
